El sistema de sobrealimentación debe transportar el aire comprimido desde el turbo hasta el intercooler y posteriormente hacia la admisión manteniendo el circuito correctamente sellado. Una grieta, una abrazadera floja o una unión deteriorada permite que parte de esa presión se escape.

Cuando existe un manguito del turbo roto, el turbocompresor puede continuar funcionando, pero el motor no recibe necesariamente toda la presión de aire que espera la gestión electrónica.

En esta guía veremos 7 síntomas frecuentes, por qué se deterioran estos conductos y cómo distinguir una fuga en el sistema de sobrealimentación de una avería real del turbo.

¿Para qué sirven los manguitos del turbo?

Cuando el turbocompresor comprime el aire, este debe recorrer diferentes conductos antes de llegar al motor.

Habitualmente el circuito incluye:

• Salida del compresor del turbo.
• Manguitos o tuberías de sobrealimentación.
• Intercooler.
• Conductos posteriores al intercooler.
• Colector o sistema de admisión.

Los manguitos tienen que soportar presión, temperatura, vibraciones y movimientos constantes del motor.

Además, dependiendo del diseño del vehículo, pueden existir pequeñas cantidades de vapores de aceite dentro del circuito de admisión.

Por todo ello se utilizan materiales específicamente diseñados para trabajar en estas condiciones.

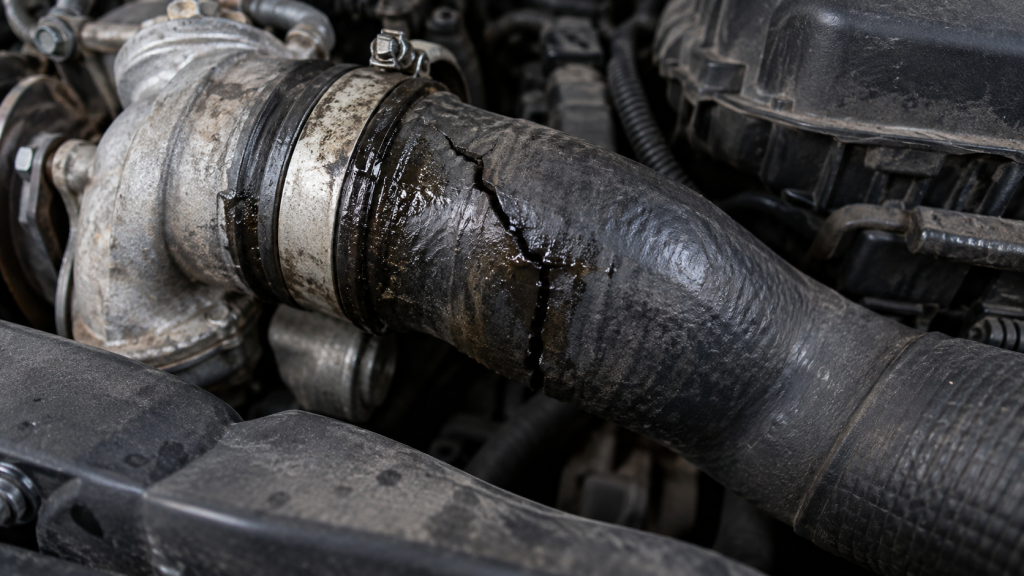

Si aparece un manguito del turbo roto, el aire comprimido puede escapar antes de llegar a los cilindros y provocar una caída de la presión de sobrealimentación.

7 síntomas de un manguito del turbo roto

Los síntomas pueden variar dependiendo del tamaño y localización de la fuga.

Una pequeña grieta puede manifestarse únicamente cuando aumenta la presión, mientras que una rotura importante puede provocar una pérdida de rendimiento muy evidente.

1. Pérdida de potencia al acelerar

Es uno de los síntomas principales de un manguito del turbo roto.

Cuando aceleramos, el turbo genera presión para introducir más aire en el motor. Si existe una fuga, parte de ese aire comprimido se pierde antes de llegar a los cilindros.

El coche puede responder correctamente durante una conducción suave y quedarse claramente sin fuerza cuando necesitamos acelerar con intensidad, adelantar o subir una pendiente.

HELLA ha documentado casos en motores diésel donde una fuga en una conexión del circuito de sobrealimentación provoca pérdida de potencia y ruidos durante la aceleración.

Puedes consultar un caso técnico de HELLA aquí: pérdida de potencia por fuga en el sistema de sobrealimentación.

Si la pérdida de potencia es tu principal síntoma, consulta también: Pérdida de potencia en un coche diésel: 8 causas frecuentes y qué hacer.

2. Silbido, soplido o ruido al acelerar

Una fuga de aire sometido a presión puede generar un sonido parecido a un silbido, soplido o escape de aire.

Normalmente se hace más evidente cuando el turbo comienza a generar presión.

Un ruido nuevo durante la aceleración no significa automáticamente que las aspas del turbocompresor estén dañadas.

Antes de diagnosticar una avería interna, conviene revisar manguitos, conexiones, abrazaderas e intercooler.

Un manguito del turbo roto puede producir precisamente una combinación de ruido y pérdida de rendimiento.

3. Presión de turbo demasiado baja

La unidad de control compara la presión de sobrealimentación que solicita con la presión que realmente registra el sistema.

Si una fuga impide alcanzar el valor previsto, puede almacenarse un código relacionado con presión insuficiente.

Uno de los códigos conocidos en este contexto es P0299, asociado a una condición de presión de sobrealimentación demasiado baja.

Sin embargo, este código no identifica automáticamente qué componente está averiado.

También pueden intervenir:

• Actuador del turbo.
• Sistema de vacío.
• Sensor de presión.
• Intercooler.
• Turbocompresor.
• Fugas en manguitos y conexiones.

4. Modo de emergencia

Si la diferencia entre presión solicitada y real es suficientemente importante, la gestión electrónica puede limitar el rendimiento para proteger el sistema.

El conductor nota entonces una pérdida importante de potencia y puede aparecer un aviso en el cuadro de instrumentos.

Un manguito del turbo roto puede parecer inicialmente una avería mucho más grave porque el vehículo puede entrar en modo de protección aunque el turbocompresor continúe funcionando.

5. Humo negro

Una fuga importante puede alterar la cantidad real de aire que llega a los cilindros.

Cuando las condiciones de combustión no son las previstas puede aumentar la formación de hollín.

Esto puede contribuir a la aparición de humo negro, especialmente durante aceleraciones.

Sin embargo, el humo negro también puede estar provocado por problemas de EGR, inyectores, caudalímetro, turbo o admisión.

Consulta también: Humo negro en un coche diésel: causas y cómo reducirlo.

6. Manchas de aceite alrededor de una conexión

Encontrar una zona húmeda o aceitosa alrededor de la unión de un manguito puede ser una pista útil durante el diagnóstico.

En determinados motores circula una pequeña cantidad de vapores de aceite a través del sistema de admisión.

Cuando existe una fuga, esa película aceitosa puede aparecer alrededor de la grieta o de la conexión que ha dejado de sellar correctamente.

Esto no demuestra por sí solo que exista un manguito del turbo roto, pero puede ayudar a localizar posibles puntos de escape.

7. Tirones o respuesta irregular

Una grieta que se abre principalmente cuando aumenta la presión puede provocar un comportamiento irregular.

El vehículo puede acelerar correctamente hasta cierto punto y después perder fuerza bruscamente.

También pueden aparecer pequeñas interrupciones o una respuesta diferente según las revoluciones y la carga.

El diagnóstico debe comprobar tanto el circuito de sobrealimentación como los sistemas de control del turbo.

¿Por qué se rompe un manguito del turbo?

Un manguito del turbo roto puede aparecer por diferentes motivos.

Los conductos trabajan en un entorno exigente sometido continuamente a presión, temperatura, vibraciones y movimiento.

Entre las posibles causas encontramos:

• Envejecimiento del material.
• Temperaturas elevadas.
• Vibraciones continuas.
• Rozamiento contra otros componentes.
• Abrazaderas deterioradas.
• Conexiones mal colocadas.
• Contaminación por aceite.
• Daños durante una reparación anterior.
• Deformaciones o radios de curvatura incorrectos.

HELLA ha documentado casos en los que los conductos del sistema de sobrealimentación terminan deteriorándose y provocando pérdida de presión y rendimiento.

También puedes consultar información técnica de Gates sobre los conductos específicos utilizados en sistemas turboalimentados: manguitos para sistemas de turbocompresor.

¿Por qué hay aceite dentro del manguito del turbo?

Una pequeña película aceitosa no significa necesariamente que exista una avería del turbocompresor.

Los vapores del sistema de ventilación del cárter pueden introducir cierta cantidad de aceite en la admisión.

Lo importante es valorar la cantidad y comprobar si el consumo de lubricante está aumentando.

Si aparecen grandes acumulaciones, goteo importante o consumo de aceite, conviene investigar el turbo, la ventilación del cárter y el propio motor.

Hemos tratado este problema en profundidad en: Aceite en el intercooler: 7 causas, síntomas y cuándo preocuparse.

Una película de aceite alrededor de una unión puede, además, hacer más visible la zona en la que existe un manguito del turbo roto o una conexión que ha perdido estanqueidad.

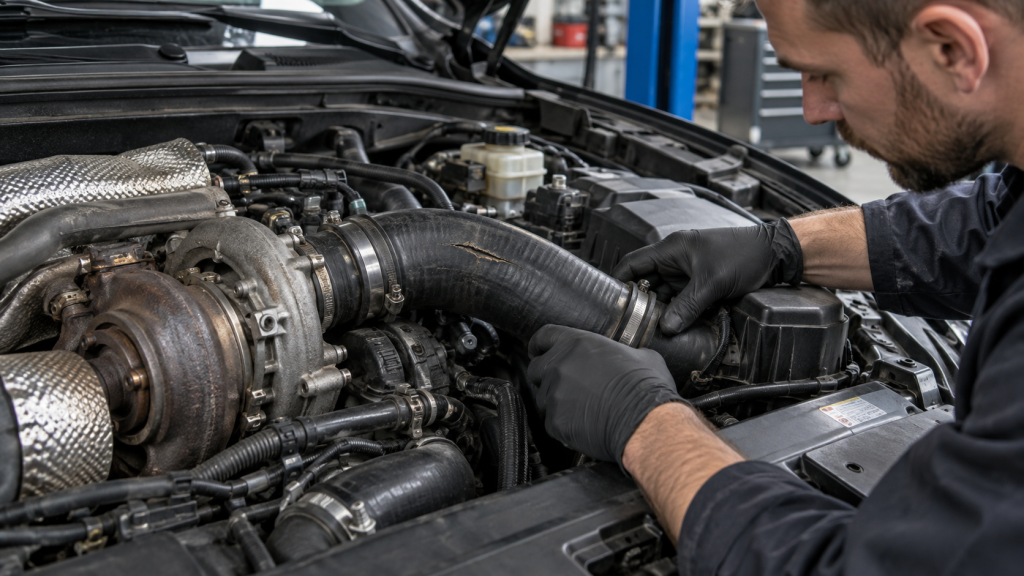

Cómo detectar un manguito del turbo roto

Una inspección visual es un buen punto de partida, pero algunas grietas solamente se abren cuando el circuito está sometido a presión.

Conviene revisar:

• Manguito desde el turbo hacia el intercooler.
• Entrada y salida del intercooler.
• Manguito desde el intercooler hacia la admisión.
• Abrazaderas.
• Juntas y conexiones rápidas.
• Manchas de aceite alrededor de uniones.
• Zonas de rozamiento.
• Fisuras en pliegues y curvas.

HELLA recomienda revisar el sistema de suministro de aire cuando existen síntomas de pérdida de potencia relacionados con la sobrealimentación.

Puedes consultar el ejemplo técnico completo aquí: diagnóstico de fugas y pérdida de potencia en el circuito de aire.

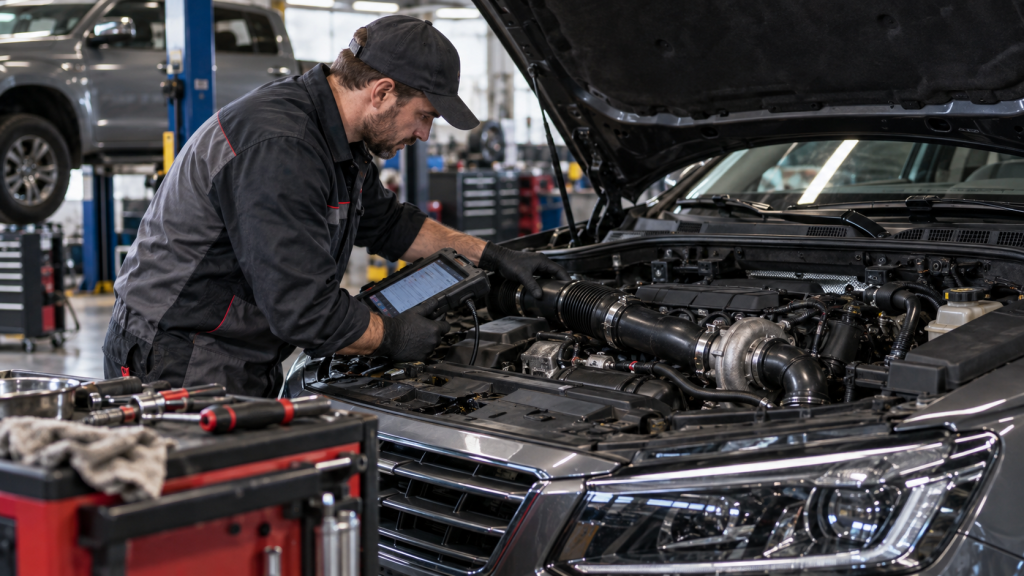

Para localizar una fuga que no puede observarse directamente, un taller puede utilizar procedimientos de comprobación de estanqueidad adaptados al sistema.

También resulta útil comparar mediante diagnosis:

• Presión de turbo solicitada.
• Presión de turbo real.
• Valores del sensor MAP.
• Masa de aire medida.
• Códigos de avería almacenados.

La combinación de una presión real inferior a la solicitada y una fuga detectada en el circuito puede confirmar un manguito del turbo roto.

¿Turbo averiado o manguito del turbo roto?

Esta distinción es especialmente importante porque el coste de las reparaciones puede ser muy diferente.

Una pérdida de potencia no demuestra que el turbocompresor esté dañado.

Antes de sustituirlo deberían comprobarse:

• Manguitos de sobrealimentación.
• Intercooler.
• Sistema de vacío.
• Actuador.
• Sensor de presión.
• Admisión.
• Filtro de aire.
• EGR.

Garrett recomienda realizar un diagnóstico completo antes de sustituir un turbocompresor y comprobar el sistema de admisión, conductos, conexiones e intercooler para localizar posibles fugas o restricciones.

Puedes consultar su guía profesional aquí: guía de diagnóstico de turbocompresores Garrett.

Si quieres conocer los síntomas de una avería real del turbocompresor, consulta: Turbo diésel averiado: 7 síntomas, causas y cómo prevenir problemas.

Comprobar primero si existe un manguito del turbo roto puede evitar sustituir un componente costoso que en realidad funciona correctamente.

¿Se puede reparar un manguito del turbo roto?

Cuando existe una grieta o deterioro estructural, la solución correcta normalmente consiste en sustituir el manguito por una pieza adecuada para esa aplicación.

No conviene realizar reparaciones improvisadas con cinta, adhesivos o materiales que no estén diseñados para soportar presión, temperatura y contaminación por aceite.

Una reparación temporal puede volver a abrirse cuando el turbo genere presión.

Además, si una parte del manguito está degradada, otras zonas pueden encontrarse en condiciones similares.

Después de sustituir un manguito del turbo roto, deben comprobarse las conexiones y realizar una prueba para confirmar que el circuito recupera correctamente la presión.

¿Un aditivo puede reparar una fuga del turbo?

No.

Un producto añadido al combustible o al aceite no puede reparar físicamente una grieta en un conducto de sobrealimentación.

Si existe un manguito del turbo roto, debe repararse mecánicamente sustituyendo el componente defectuoso.

Los tratamientos de mantenimiento del sistema diésel pueden utilizarse posteriormente para las funciones concretas para las que han sido formulados, pero no sustituyen una reparación física.

Cómo prevenir problemas en los manguitos del turbo

Revisa visualmente el circuito

Durante el mantenimiento conviene comprobar si existen grietas, deformaciones, zonas húmedas o roces.

Una pequeña marca puede convertirse posteriormente en una fuga importante.

Comprueba las abrazaderas

Una abrazadera floja puede generar una fuga aunque el propio manguito esté intacto.

También debe comprobarse que no esté dañando el material por exceso de presión o montaje incorrecto.

Evita el contacto con piezas móviles

Los manguitos no deberían rozar poleas, correas u otros componentes.

Una zona sometida continuamente a rozamiento puede terminar perforándose aunque el resto del conducto se encuentre en buen estado.

Investiga las manchas de aceite

Si aparece aceite alrededor de una conexión, limpia la zona y comprueba si vuelve a aparecer.

Esto puede ayudar a encontrar una fuga antes de que la grieta aumente.

No ignores un silbido nuevo

Un cambio evidente en el sonido durante la aceleración merece una inspección.

Detectar pronto un manguito del turbo roto puede evitar conducir durante mucho tiempo con una pérdida importante de presión.

Preguntas frecuentes sobre un manguito del turbo roto

¿Qué síntomas produce un manguito del turbo roto?

Los síntomas más frecuentes son pérdida de potencia, silbidos o soplidos, presión de turbo insuficiente, tirones y, en determinados casos, humo negro o modo de emergencia.

¿Puede encender el testigo del motor?

Sí.

Si la fuga impide alcanzar la presión esperada, la unidad de control puede detectar una desviación y registrar un código de avería.

¿Puede aparecer el código P0299?

Sí. Una fuga en el circuito de sobrealimentación es una de las posibles causas de una condición de presión de turbo demasiado baja.

Sin embargo, P0299 no confirma por sí solo que exista un manguito del turbo roto, porque también puede estar relacionado con el turbo, actuadores, sensores u otros componentes.

¿Un manguito roto puede provocar humo negro?

Puede contribuir a ello si la fuga provoca que llegue menos aire del previsto al motor.

Sin embargo, deben descartarse otras causas como inyección, EGR, turbo o caudalímetro.

¿Por qué hay aceite alrededor del manguito?

El circuito puede contener vapores de aceite procedentes del sistema de ventilación del motor.

Una fuga puede hacer que esa película aparezca alrededor de la unión o grieta.

¿Puedo conducir con un manguito del turbo roto?

Depende de la gravedad.

Una rotura importante puede provocar una pérdida considerable de potencia, humo o modo de emergencia.

Lo recomendable es localizar y reparar la fuga cuanto antes en lugar de continuar utilizando normalmente el vehículo.

¿Cambiar el turbo solucionará la fuga?

No si la causa está en el manguito.

Sustituir un turbo que funciona correctamente no reparará una fuga situada en el circuito de aire.

¿Cuánto dura un manguito del turbo?

No existe un kilometraje universal.

Su duración depende del material, temperatura, presión, vibraciones, contaminación por aceite, montaje y diseño del vehículo.

¿Se puede tapar temporalmente una grieta?

No debería considerarse una reparación permanente.

Los conductos del turbo trabajan con presión, temperatura y vibraciones, por lo que una solución improvisada puede volver a fallar rápidamente.

La reparación adecuada consiste normalmente en sustituir el conducto deteriorado.

Conclusión: qué hacer ante un manguito del turbo roto

Un manguito del turbo roto puede generar síntomas muy similares a los de una avería del turbocompresor: pérdida de potencia, silbidos, tirones, presión insuficiente e incluso modo de emergencia.

Por eso el circuito de sobrealimentación debe revisarse antes de sustituir componentes costosos.

Una inspección debe incluir manguitos, abrazaderas, intercooler, conexiones y posibles zonas de rozamiento.

Si se confirma un manguito del turbo roto, la solución consiste en sustituir el componente deteriorado por una pieza adecuada y comprobar posteriormente que el circuito mantiene correctamente la presión.

Encontrar la fuga a tiempo permite recuperar el funcionamiento del sistema y, sobre todo, evitar diagnosticar erróneamente un turbocompresor que todavía se encuentra en buen estado.
